В этом разделе для вас собраны инструкции по монтажу, хранению, транспортировке, погрузке, разгрузке продукции АО "Профсталь".Инструкция по сборке универсального стеллажа
СТЕЛЛАЖ УНИВЕРСАЛЬНЫЙУниверсальные стеллажи – отлично подходят для широкого спектра задач, они легко монтируются и перестраиваются по нужному уровню. Применяются в промышленных, производственных а также торговых и складских помещениях. Они долговечны, легки в сборке, имеют эстетичный внешний вид. Высота полок регулируется в соответствии с предназначением стеллажа.
Стеллажи могут меняться как по ширине (305 мм, 406 мм, 500 мм, 610 мм), так и по количеству полок
(2, 3, 4, 5, 6 шт.). Высота и длина стеллажа постоянны и составляют 2 м и 2,44 м.

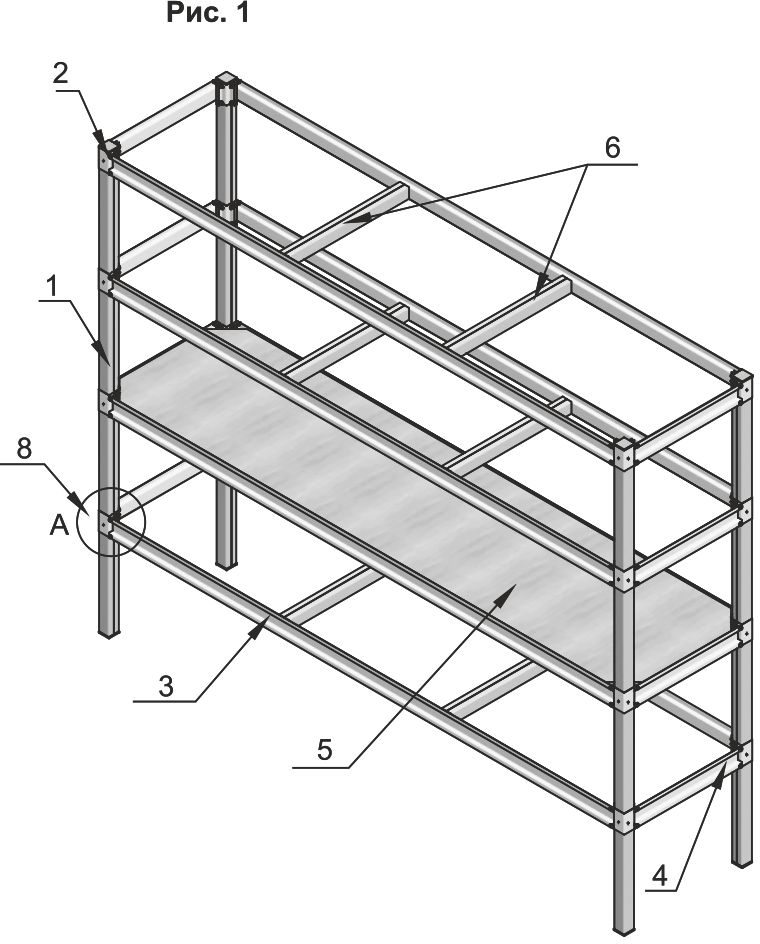

В комплект входят (рис. 1):
Стойки:
1. Стойка, 2 м – 4 шт. на стеллаж.
2. Заглушка для стойки – 8 шт. на стеллаж.
Полки (перечень комплектующих указан для 1 полки):
3. Продольная прожилина, 2,34 м – 2 шт.
4. Поперечная прожилина – 2 шт. (имеет различную длину в зависимости от ширины полки – см. таблицу 1).
5. Полки 2 варианта:
– Полки из ЛДСП (толщиной t = 16 мм).
– Полки из фанеры (толщиной t = 12 мм)
+ гладкий лист из оцинкованной стали с полимерным покрытием (толщиной t = 0,5 мм).
Ширина и количество полок варьируется в зависимости от комплектации и назначения стеллажа.
6. Распорка – 2 шт. Имеет различную длину в зависимости от ширины полки (см. таблицу 1).
7. Комплект хомутов – 4 шт.
8. Крепеж:
– болт М6х45 ГОСТ Р 50793-95 – 16 шт.,
– шайба 6 ГОСТ 11371-78 – 32 шт.,
– шайба 6Н ГОСТ 6402-78 – 16 шт.,
– гайка М6-6Н ГОСТ 5915-70 – 16 шт.,
– саморез с прессшайбой со сверлом 4,2х16 – 24 шт.

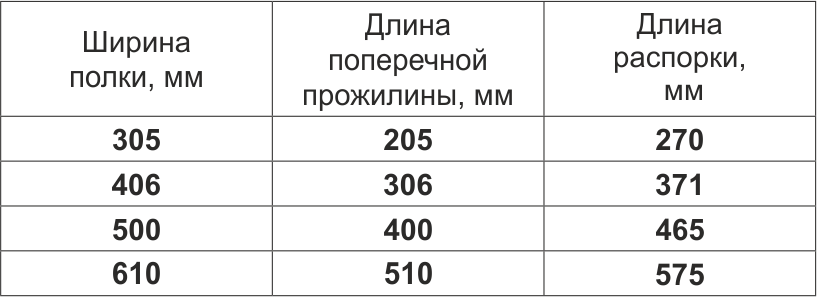

Таблица 1.
Для сборки Вам потребуются:
2. Ключ гаечный 10 мм
3. Плоскогубцы
4. Шуруповерт с насадкой для ввинчивания кровельных саморезов М8
5. Маркер или карандаш
Последовательность сборки:
1. Снять упаковку и защитную пленку со всех элементов.
2. Разметить на стойках «1» места установки полок.
3. Собрать боковые секции (лесенки), в стойки «1» установить заглушки «2».
Схема крепления поперечных прожилин «4» со стойками представлена на рис. 2.
4. Соединить при помощи продольных прожилин «3» боковые секции.
5. Установить распорки «6» на расстоянии 800 мм от стоек «1», прикрепить их к продольным прожилинам «3» саморезами 4,2х16 по 2 шт. на сторону.
6. Уложить полки «5» (см. перечень комплектующих).
7. Хомуты дополнительно закрепить к стойкам саморезами 4,2х16 – по 2 шт. на хомут.
Гарантийный срок на стеллажи составляет 1 год.
