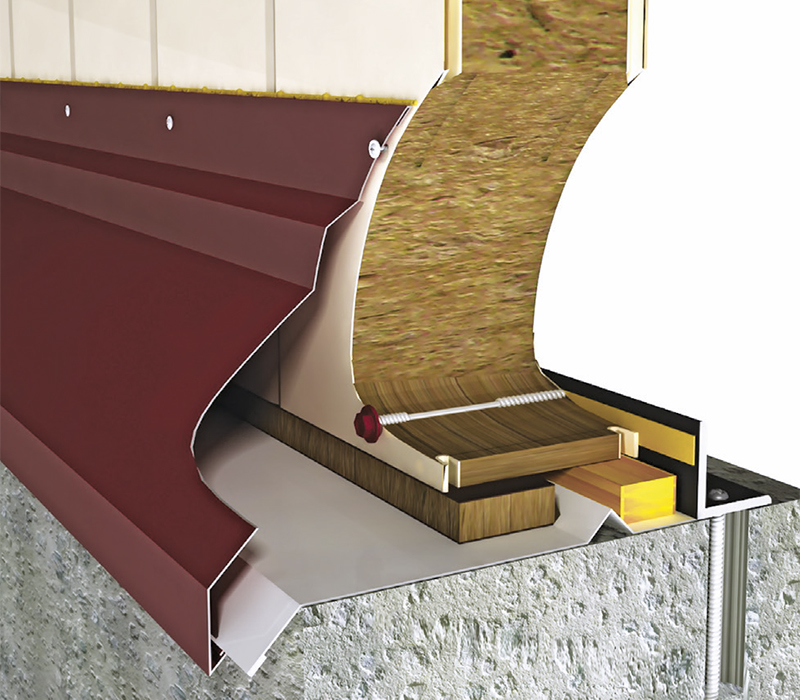

Узел 1 - Примыкание к цоколю. Вертикальный монтаж. Вариант 1
![](/upload/iblock/758/75894d098faa3f529c636e704016178b.jpg)

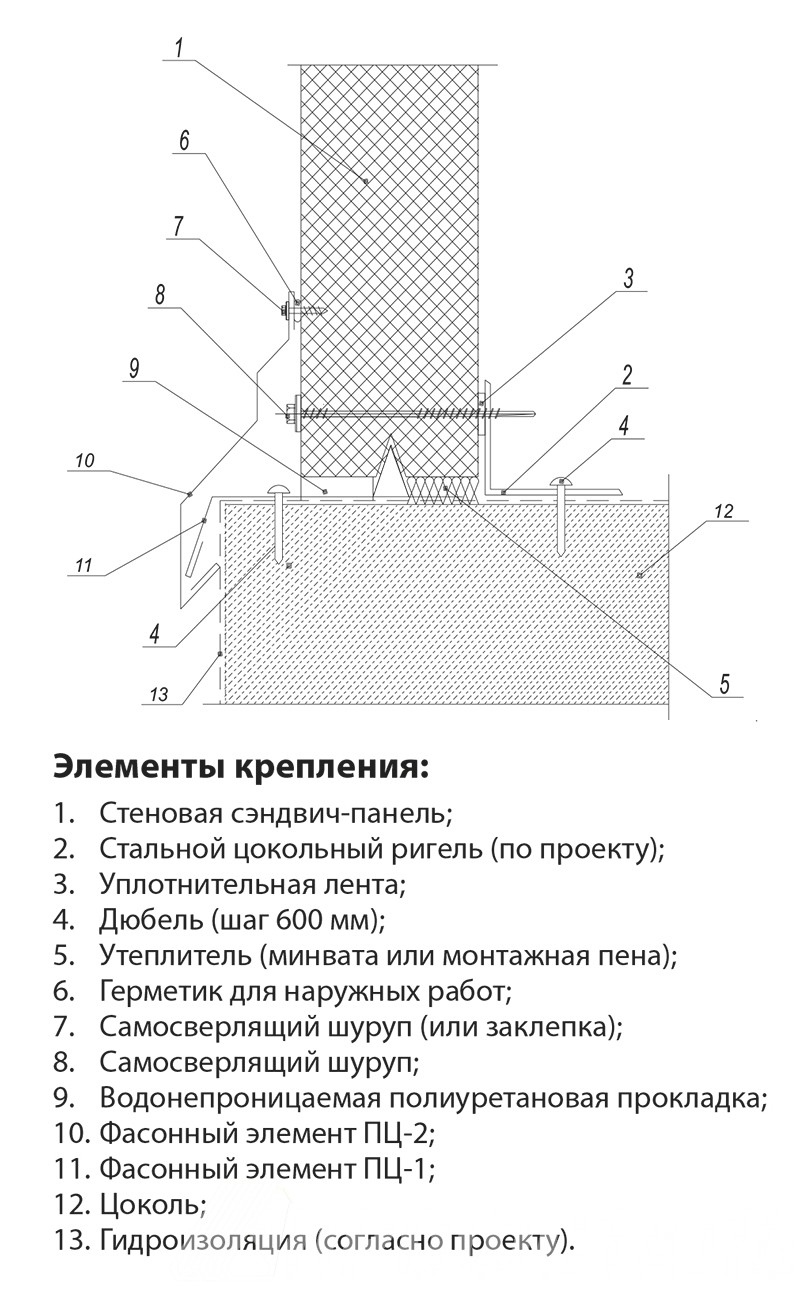

Чертеж
![](/upload/iblock/40c/40cf454e9df0d5ddf0321f78ef093d31.jpg)
Характеристики
Описание продукции
Узел 1 - Примыкание к цоколю. Вертикальный монтаж. Вариант 1.
Узлы крепления сэндвич-панелей

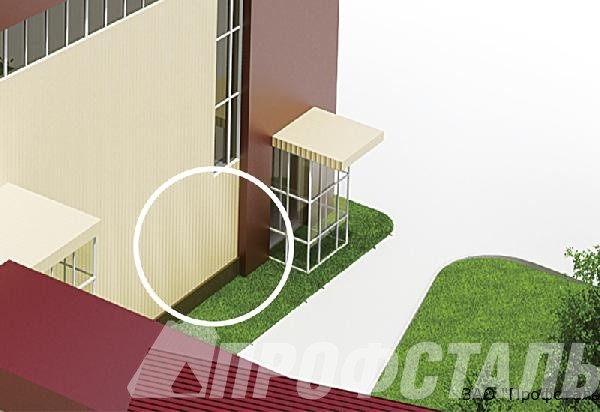

Наглядный перечень узлов крепления сэндвич-панелей на примере Спортивного центра с универсальным игровым залом:
Узлы крепления сэндвич-панелей индивидуальны для каждого здания. На конфигурацию узла влияют многие факторы - толщина металлического каркаса, на который навешиваются сэндвич-панели, вид раскладки панелей по каркасу (вертикальная или горизонтальная), размеры по осям, уклон кровли, даже сейсмика и ветровые районы.
В данном разделе мы постарались собрать универсальные (типовые) узлы, которые наиболее наглядно показывают способы стыковки панелей, монтажа нащельников и всех необходимых комплектующих элементов для этих узлов.
Внимание! Элементы металлического каркаса показаны условно! Данные узлы носят рекомендательный характер! Проектирование по каждому отдельному объекту и разработка узлов к нему должно быть выполнено лицензированной проектной организацией.
