В этом разделе для вас собраны инструкции по монтажу, хранению, транспортировке, погрузке, разгрузке продукции АО "Профсталь".Классификатор фасадов
|
Вид здания |
Схема |
Вид сверху |
Описание |
|
Модуль одноэтажный |
|
|
Форма здания в виде одного модуля (четырехугольник), 1 этаж. |
|
Модуль двухэтажный |
|
Форма здания в виде одного модуля (четырехугольник), 2 этажа. |
|
|
Модуль трехэтажный |
|
Форма здания в виде одного модуля (четырехугольник), 3 этажа. |
|
|
Модуль многоэтажный |
|
Форма здания в виде одного модуля (четырехугольник), 4 и более этажей. |
|
|
Модуль двойной одноэтажный |
|
|
Форма здания сформированная из двух модулей четырехугольной формы, как правило Г-образной или Т образной формы, 1 этаж. |
|
Модуль двойной двухэтажный |
|
Форма здания сформированная из двух модулей четырехугольной формы, как правило Г-образной или Т образной формы, 2 этажа. |
|
|
Модуль двойной трехэтажный |
|
Форма здания сформированная из двух модулей четырехугольной формы, как правило Г-образной или Т образной формы, 3 этажа. |
|
|
Модуль двойной многоэтажный |
|
Форма здания сформированная из двух модулей четырехугольной формы, как правило Г-образной или Т образной формы, 4 и более этажей. |
|
|
Модуль тройной, одноэтажный |
|
|
Форма здания сформированная из трех модулей четырехугольной формы, 1 этаж. |
|
Модуль тройной, двухэтажный |
|
Форма здания сформированная из трех модулей четырехугольной формы, 2 этажа. |
|
|
Модуль тройной, трехэтажный |
|
Форма здания сформированная из трех модулей четырехугольной формы, 3 этажа. |
|
|
Модуль тройной, многоэтажный |
|
Форма здания сформированная из трех модулей четырехугольной формы, 4 и более этажей. |
|
|
Мультимодуль одноэтажный |
|
|
Форма дома образована соединением 4 и более модулей (четырехугольной формы) которые соприкасаются с друг другом и образуют единое здание, 1 этаж |
|
Мультимодуль двухэтажный |
|
Форма дома образована соединением 4 и более модулей (четырехугольной формы) которые соприкасаются с друг другом и образуют единое здание, 2 этажа. |
|
|
Мультимодуль трехэтажный |
|
Форма дома образована соединением 4 и более модулей (четырехугольной формы) которые соприкасаются с друг другом и образуют единое здание, 3 этажа. |
|
|
Мультимодуль многоэтажный |
|
Форма дома образована соединением 4 и более модулей (четырехугольной формы) которые соприкасаются с друг другом и образуют единое здание, 4 и более этажей. |
|
|
Элементы к фасаду. |
|||
|
Вид элемента |
Схема |
Описание |
|
|
Тамбур |
|
Небольшое проходное помещение разных геометрических форм между дверями. Тамбур рассчитан на нахождение в нём одного или нескольких человек. На входе в здание между наружными и внутренними дверями тамбур является тепловым шлюзом и препятствует проникновению горячего или слишком холодного воздуха с улицы в здание. |
|
|
Ризалит |
|
Выступающая часть фасада многогранной или круглой формы, с несущими стенами, идущими от самого фундамента здания, является отапливаемой частью здания. Основное отличие от эркера отсутствие воздушного пространства под ризалитом. |
|
|

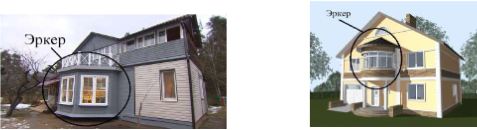

Эркер |
|
Выступающая часть фасада с несущими стенами, отапливаемая часть помещения. Круглой, прямоугольной или многогранной формы. Может быть как одно-, так и многоэтажными. Несущими для эркеров являются консольные балки или выступающая из стены балка. Основное отличие от ризалита наличие воздушного пространства под эркером. |
|
|

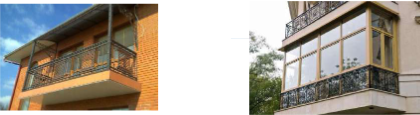

Балкон |
|
Выступающая часть фасада разных геометрических форм, открытая площадка огражденная перилами или закрытая (застекленная) неотапливаемая площадка с прямым выходом из дома, укреплённая на выступающих из стены балках и имеет воздушное пространство под ними. |
|
|
Терраса |
|
Часть фасада разных геометрических форм, открытая площадка огражденная перилами или закрытая (застекленная) неотапливаемая, на основании фундамента или настила (как правило, опорах), не имеет воздушного пространства под собой. |
|
|
Окно |
|
Проём в стене, служащий для поступления света в помещение и/или вентиляции. |
|
|
Ленточное остекление |
|
Способ остекления окон, при котором окна примыкают одному к другому без разграничивающих промежутков и объединены на фасаде в протяженные горизонтальные или вертикальные полосы. |
|
|
Дверь |
|
Элемент конструкции, установленный в проем стены здания, призванный обеспечить доступ или, наоборот, ограничить проникновение в замкнутое пространство. |
|
|
Ворота |
|
Элемент конструкции, установленный в проем стены здания для обеспечения или ограничения проезда автотранспорта в здание, запираемый створом. |
|
