Узел 11 - Свес кровли с жёлобом. Вариант 1

Чертеж
Характеристики
Область применения
  • Холодильные и морозильные камеры
  • Покрытие скатных кровель
  • Сельскохозяйственные сооружения различного назначения
  • Производственные здания промышленных предприятий, включая вспомогательные и бытовые помещения и сооружения
  • Склады, терминалы и порты
  • Предприятия бытового обслуживания
  • Спортивные сооружения
  • Утепление существующих зданий
  • Устройство кровли промышленных и коммерческих объектов
  • Промышленные сооружения - промышленные цеха и склады, автосервисные станции, здания сельскохозяйственного назначения (птицефермы, теплицы и т.п.) и т.д.
  • Реконструкция - мансарды, пристройки, надстройки, утепление фасада дома и т.п.
Описание продукции

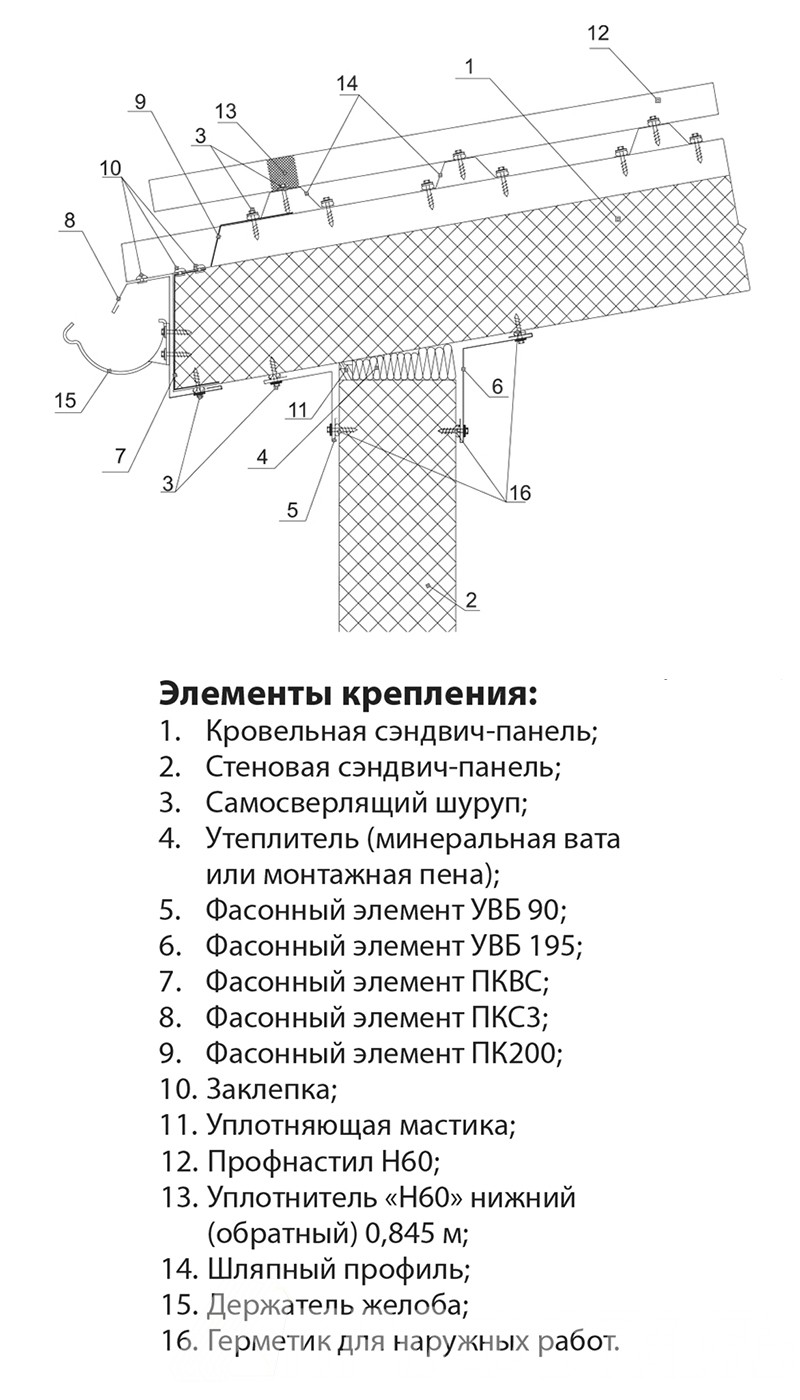

Узел 11 - Свес кровли с жёлобом. Вариант 1

Узлы крепления сэндвич-панелей

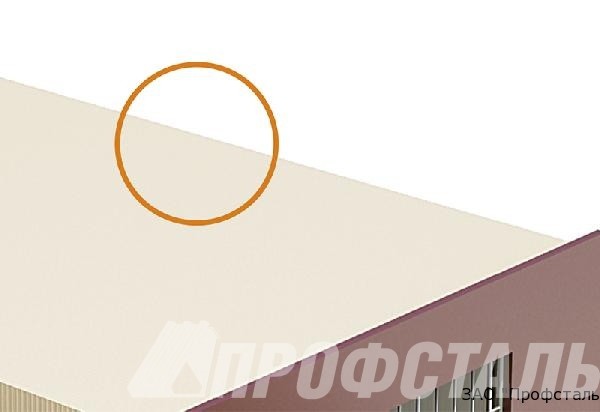

Наглядный перечень узлов крепления сэндвич-панелей на примере Спортивного центра с универсальным игровым залом:




Узлы крепления сэндвич-панелей индивидуальны для каждого здания. На конфигурацию узла влияют многие факторы - толщина металлического каркаса, на который навешиваются сэндвич-панели, вид раскладки панелей по каркасу (вертикальная или горизонтальная), размеры по осям, уклон кровли,  даже сейсмика и ветровые районы.
В данном разделе мы постарались собрать  универсальные (типовые) узлы, которые наиболее наглядно показывают способы стыковки панелей, монтажа нащельников и всех необходимых комплектующих элементов для этих узлов.

Внимание! Элементы металлического каркаса показаны условно! Данные узлы носят рекомендательный характер! Проектирование по каждому отдельному объекту и разработка узлов к нему должно быть выполнено лицензированной проектной организацией.
