Вид кровли

Схема

Описание

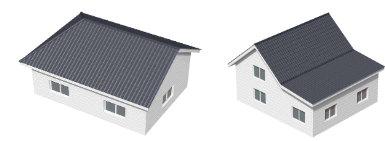

Односкатная

Кровля с 1 скатом.

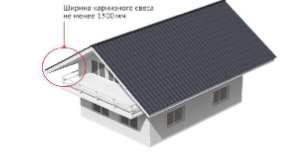

Односкатная, шале

Кровля с 1 скатом и выступом карниза 1500 мм и более.

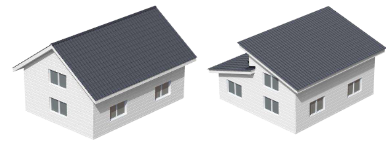

Двухскатная

Кровля с 2 скатами

Двухскатная, шале

Кровля с 2 скатами и выступом карниза 1500 мм и более.

Трехскатная

ТрехскатнаяКровля с 3 скатами

Трехскатная, шале

Кровля с 3 скатами и выступом карниза 1500 мм и более.

Вальмовая

Вид крыши с четырьмя скатами, причём торцовые скаты имеют треугольную форму (называются «вальмы») и простираются от конька до карниза. Два других ската трапецеидальной формы.

Полувальмовая

Разновидность вальмовой кровли, торцевые скаты которой укороченные и не доходят до середины бокового ската (называются полувальмы). В анфас такая крыша выглядит как маленький треугольник, а в профиль – как трапеция со срезанными верхними углами. Под полувальмой расположен фронтон.

Шатровая

ШатроваяРазновидность вальмовой, но без конька, все скаты – равнобедренные треугольники, которые сходятся вершинами в одной точке.

Четырехскатная

Кровли с 4 скатами с фронтонами

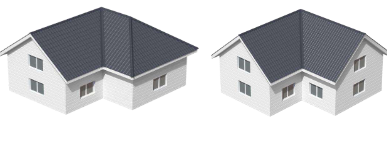

Комбинированная

Кровля созданная из 2 кровель - вальмовой с двухскатной.

Комбинированная двухскатная

Кровля созданная из двух двухскатных кровель.

Комбинированная двухскатная, шале

Кровля созданная из двух двухскатных кровель с выступом карниза 1500 мм и более.

Комбинированная вальмовая

Кровля созданная из 2 вальмовых кровель.

Многощипцовая

Кровля созданная из 3 кровель.1 - две вальмовые с двухскатной;1 - две двухскатных с одной вальмовой.

Многощипцовая двухскатная

Кровля созданная из 3х двухскатных кровель.

Многощипцовая вальмовая

Кровля созданная из 3 вальмовых кровель.

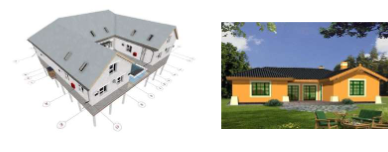

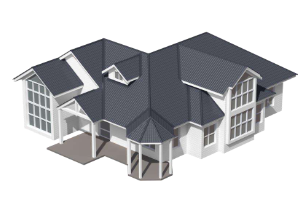

Многоскатная

Конструкция кровли сконструирована из 4 и более кровель (двускатные, четырёхскатные, многощипцовая и другие) которые соприкасаются с друг другом и образуют одну кровлю.

Многоуровневые

Конструкция кровли сконструирована из нескольких кровель (двускатные, четырёхскатные, многощипцовые и другие) которые не соприкасаются между собой.

Элементы кровли.

Вид элемента

Схема

Описание

Слуховое окно

Окно в кровле здания, предназначенное для естественного освещения и проветривания чердачных помещений, иногда — для выхода на крышу.

Мезони́н

Надстройка над средней частью жилого дома, часто с балконом

Ризалит (кровля)

В классификаторе под ризалитом (кровли) подразумевается часть многогранной кровли состоящей из треугольных скатов над ризалитом. Ризалит - выступающая часть фасада многогранной или круглой формы, с несущими стенами, идущими от самого фундамента здания, является отапливаемой частью здания. Основное отличие от эркера отсутствие воздушного пространства под ризалитом.

Эркер (кровля)

В классификаторе под эркером (кровли) подразумевается часть многогранной кровли состоящей из треугольных скатов над эркером. Эркер — выступающая часть фасада с несущими стенами, отапливаемая часть помещения. Круглой, прямоугольной или многогранной формы. Может быть как одно-, так и многоэтажными. Несущими для эркеров являются консольные балки или выступающая из стены балка. Основное отличие от ризалита наличие воздушного пространства под эркером.

Козырек

Небольшой навес над какой-либо постройкой, воротами, входом, балконом и т. п.

Терраса (кровля)

Кровля над террасой.

Мансардное окно

Проём в кровле, служащий для поступления света в помещение и/или вентиляции.

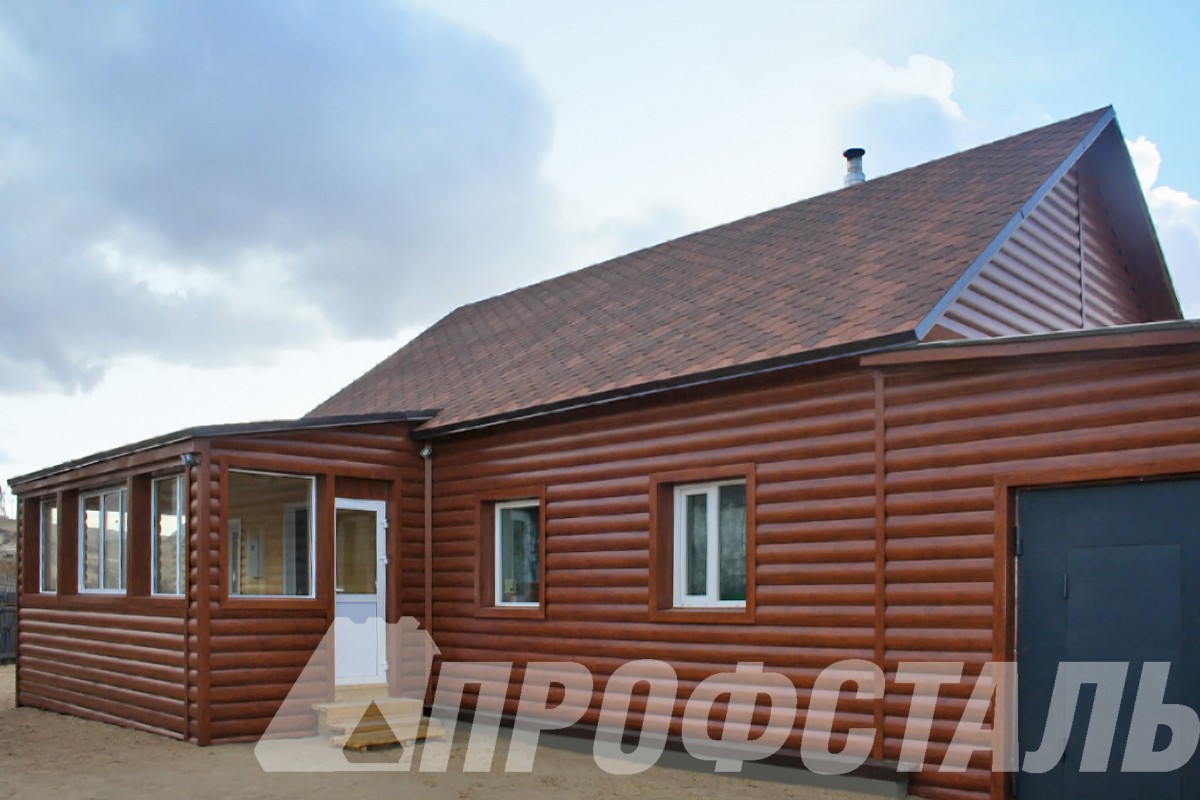

Тамбур (кровля)

Кровля над тамбуром.
