Монтаж кровельных лестниц

Монтаж лестниц

Описание: Монтаж лестницЛестницы на скат используются для безопасного передвижения вверх и вниз по скату кровли, например, для того чтобы добраться от пристенной лестницы или кровельного люка до печной трубы, вентиляционных труб, ан­тенны, а также для проведения работ по обслуживанию кровли.

Лестницы монтируют с помощью кронштейнов. Кронштейны надевают на стойки лестницы (4 шт. на секцию) и фиксируют болтами, а затем бол­тами-шурупами закрепляют в нижнюю часть волны металлочерепицы. При­мыкание кронштейнов к кровле герметизируют.

По длине ската лестница набирается секциями, верхняя секция крепит­ся специальными кронштейнами к коньковому брусу. Лишние участки от­резают с верхнего края, для этого рекомендуется использовать ножовку по металлу. Если нужно отрезать часть лестницы, место отреза следует опре­делить заранее, когда лестница ещё находится в разобранном состоянии.

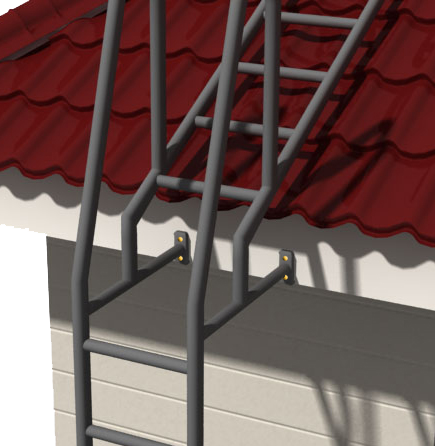

Сборка лестницы на стену начинается с крепления поручней. Двумя ско­бами они крепятся к стойкам кровельной лестницы и краям поручней. Далее стеновые кронштейны с хомутами надевают на стойки стеновой лестницы под верхней и над нижней ступенями, фиксируя их болтами. При необходи­мости длину поручней, стеновых кронштейнов или секций лестницы можно укоротить. Кронштейны анкерами крепятся к стене (зависят от типа стены, в комплект не входят). После этого поручни надевают на верхние края сте­новой лестницы и скрепляют болтами. На кровле края поручней затягивают окончательно. К подшивной доске или к стропилам верхняя пара стеновых кронштейнов прикрепляется подвесными кронштейнами.

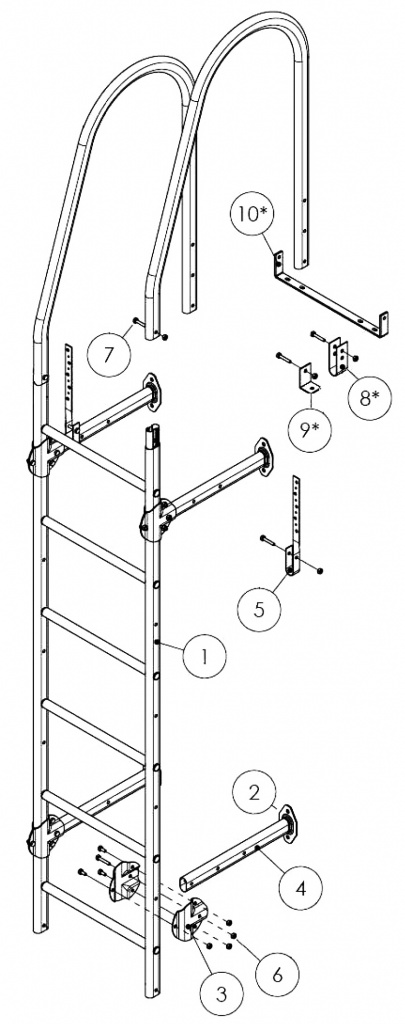

Лестница на стену

1,2м  1,8м

3 метра

Наименование

Кол-во, шт.

Кол-во, шт.

1

Полотно лестничное

1

1

2

Крепление к стене

4

4

3

Крепление «краб» к лестнице

4

4

4

Труба овальная 0,9 метра

4

4

5

Крепление к корнизу

2

2

6

Болт М8х16, Гайка М8 мм, Шайба.

12

12

7

Болт М8х35, Гайка М8

10

10

Монтаж стеновой лестницы.jpg

Cкачать инструкцию по монтажу вы можете здесь.
